Anleitung Mobotix Motion Detecion Heitel/IPvG

Anleitung Mobotix Motion Detection Heitel/IPvG



Übermittlung mit Netzwerkmeldungen



Vorbereitung

Mobotix Kamera muss im Zeitraum Scharfgeschalten sein für das Auslösen der Aktionsgruppe
Definierte VM (Bewegungserkennung) muss erstellt sein
Port im Heitel Rekorder für Motion Detection muss bekannt sein

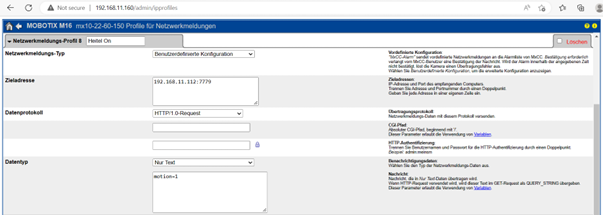

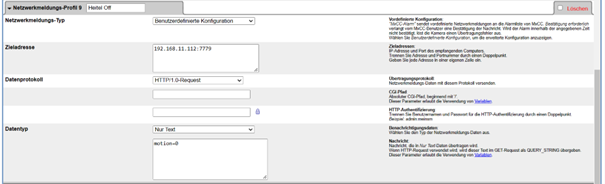

Einrichtung Netzwerkmeldung

Es werden zwei Netzwerkmeldungen benötigt. Jeweils eine mit motion=1 für Start der Bewegungserkennung und motion=0 für das Ende der Bewegung.

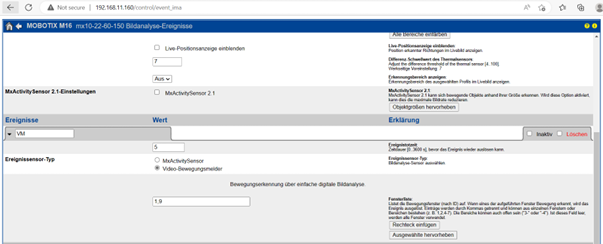

Einrichtung VM (Bewegungserkennung)

Auslöse Aktion der Aktionsgruppe ist die VM. Hier einmal überprüfen ob diese soweit Konfiguriert ist und vorhanden ist.

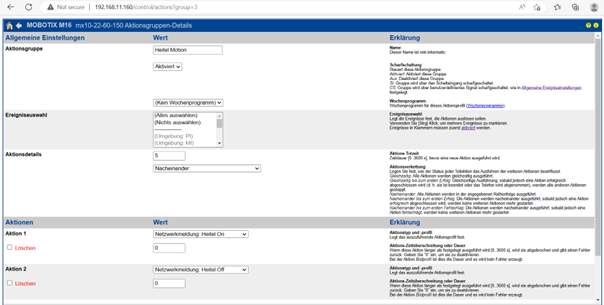

Erstellung der Aktionsgruppe

Zum Ausführen vom Start und Ende der Bewegung, muss eine Aktionsgruppe erstellt werden.
Auslösende Aktion ist die VM unter Ereignisauswahl. Anschließend muss angegeben werden, dass die Aktionsdetails Nacheinander ausgeführt werden soll.

Als Aktionen werden hier die Netzwerkmeldung ON als erstes gewählt und als anschließende Aktion OFF. So werden beim Auslösen der VM, diese Netzwerkmeldungen nacheinander verschickt.




Troubleshooting

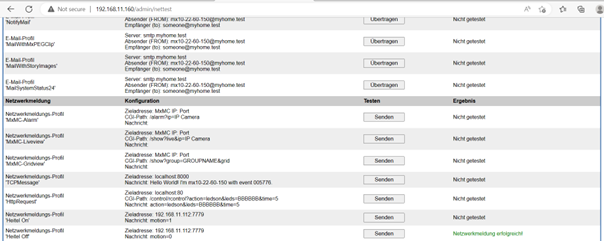

Netzwerkmeldungen können auch einzeln verschickt werden, um Sie auf Funktion zu überprüfen.

Unter Netzwerktest kann hier die einzelne Meldung als Test verschickt werden, mit einem anschließenden Ergebnis, ob dies erfolgreich war.

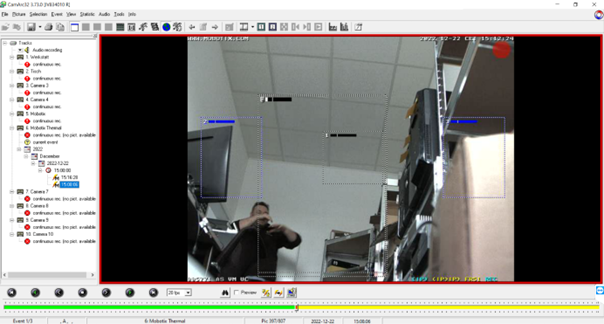

Weiterer Hilfestellung liefert im Kamerabild die Darstellung der Aktionsgruppe.

(IP>IP) ist die Aktionsgruppe Heitel Motion. Sie verfärbt sich nach dem Auslösen.
Grau bedeutet aktuell ausgelöst, Grün bedeutet erfolgreich übermittelt, Rot bedeutet Fehler und Gelb warten auf Auslösung.
